在激光系统中，光学元件的可靠性直接决定整套装置的性能，无论是激光镜片、光学玻璃，还是半导体衬底、镀膜元件，表面的微小杂质、应力点、微裂纹，都可能导致光散射、光吸收加剧，进而降低器件性能、缩短使用寿命，甚至在高功率激光场景下引发材料烧毁，造成不可挽回的损失。因此，精准检测光学材料表面的微米级缺陷，不仅是材料研发、生产质控的核心环节，更是保障下游器件稳定运行的“第一道防线"。
目前，行业内主流的微小缺陷检测方法主要分为两类：一类是传统的显微镜及成像系统（光学显微镜+工业相机），另一类是近年来快速发展的弱吸收测量方法（如光热偏转法、光热干涉法、激光量热法等）。两者各有优劣，适用场景也有所不同。
传统显微镜方法 vs 弱吸收测量方法
传统显微镜方法 | 弱吸收测量方法 |
无法识别“隐形缺陷"：显微镜只能检测有明显形貌差异的缺陷（如划痕、崩边、杂质），但对于没有形貌变化、却能吸收光线的缺陷（如材料表面的应力点、镀膜吸收中心、微小气泡），往往“视而不见"——这些缺陷正是高功率光学器件失效的主要隐患。 | 灵敏度高，能捕捉“隐形缺陷"：弱吸收方法的核心优势——对吸收型微缺陷极其敏感，能检出微米级甚至亚微米级的应力点、镀膜吸收中心、微小杂质，这些缺陷在显微镜下完全没有明显形貌，却能通过吸收信号被精准识别，从源头规避激光损伤风险。 |
直观可视化，缺陷形貌清晰：这是显微镜方法显著优势——通过高倍物镜和成像相机，能直接捕捉到低至亚微米量级缺陷的二维图像，清晰看到缺陷的形状、大小、分布位置，比如划痕的走向、杂质的形态、崩边的范围。 | 无法看到微小缺陷形貌：仅能够表征大于测试光斑尺寸的缺陷形貌（一般>100μm），对于微小缺陷无法呈现缺陷的形状、大小、边界，难以对缺陷进行分类。 |
景深小，深度缺陷难检测：在高倍观测下，显微镜的景深非常浅，对于深度型缺陷（如凹坑、微裂纹），需要逐层对焦才能看清，不仅操作繁琐，还容易遗漏缺陷细节。 | 可分辨样品体内缺陷：相较于显微镜仅能检测表面及近表面缺陷，弱吸收测量可穿透样品表面，捕捉材料内部吸收型微缺陷的信号，能更全面地表征材料整体缺陷状态，适配块体光学材料（如晶体、玻璃）的检测需求。 |
无法直接关联激光损伤风险：显微镜仅能呈现缺陷的形貌特征，无法判断缺陷是否会吸收光线、是否存在激光损伤隐患，难以预判材料在高功率激光场景下的使用可靠性，只能作为形貌筛查工具。 | 直接关联激光损伤风险：弱吸收信号直接对应材料的在测试波长下的吸收值。能够更精准地预判材料在特定波长或多波长共同作用激光场景下的可靠性，更具工程实用价值。 |
没有“最优"，只有“更适配"
传统显微镜及成像系统，能够直观、便捷、低成本的快速筛查有明显形貌的缺陷；而弱吸收测量方法，优势在于灵敏、精准，能捕捉显微镜看不到的“隐患"，直接关联材料在指定环境下使用的可靠性。在实际应用中，通过显微镜排查形貌缺陷，弱吸收测量捕捉吸收型隐患，才能全面、精准地完成光学材料表面微米级缺陷的表征，为材料研发和生产质控提供更全面的支撑。
PCI弱吸收测试样品缺陷案例

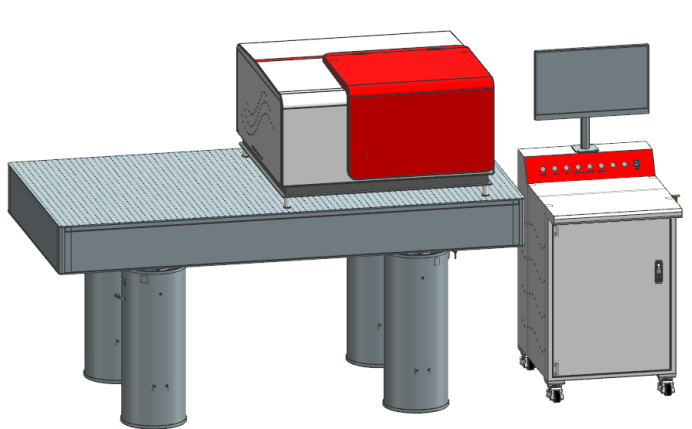

测试设备：
型号 | 福州昊然光电 PTI-1064/532/355-3D50M |
测试灵敏度 | 面吸收测量0.1ppm，体吸收测量: 1ppm/cm（注：不同泵浦波长、样品及泵浦功率有所不同） |
测试波长 | 1064nm、532nm、355nm |
探测波长 | 632.8nm |
三波长测试点重合度 | XY方向强度中心偏差：<20μm Z方向强度中心偏差：<10μm |
XY方向空间分辨率 （测试光斑大小） | <60μm |
XY方向扫描电机分辨率 | 1μm |
Z方向扫描电机分辨率 | 10μm |
案例一：小尺寸缺陷测试
样品基本参数：
缺陷尺寸：~φ3μm
基底材料：熔石英
是否镀膜：否
1
2
测试数据解读：上图为小缺陷（~φ3μm）的PCI弱吸收测试结果，由于缺陷尺寸较小，PCI方法无法表征缺陷形貌，表征出的图像尺寸（~40μm）为测试光斑大小。
案例二：较大尺寸缺陷测试
样品基本参数：
缺陷尺寸：>φ100μm
基底材料：熔石英
是否镀膜：是
1
2
测试数据解读：上图为较大缺陷（>φ100μm）的PCI弱吸收测试结果，与小缺陷测试结果不同，上图可明显看出缺陷形貌；同时中心吸收低，边缘吸收高的情况为典型的膜层脱落现象。
案例三：多波长共同作用下缺陷响应值对比
样品基本参数：
缺陷尺寸：~φ3μm
基底材料：熔石英
是否镀膜：是

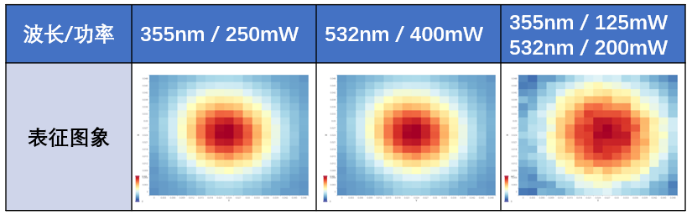

测试数据解读：以上测试图片表征了缺陷点分别在355nm，532nm激光作用下以及355nm和532nm激光共同作用下的吸收情况，基于以上测试结果，能够定量分析在复杂环境下的缺陷情况。
结语
在光学材料向高功率、高精度快速发展的今天，仅靠形貌检测已难以满足高端应用场景的质量要求。弱吸收测量以其超高灵敏度、对吸收型缺陷的精准识别能力、以及对体内缺陷的穿透检测能力，成为了攻克 “隐形缺陷" 难题、保障器件长期可靠性的核心手段。未来，我们将继续深耕弱吸收测量技术的应用场景拓展，结合更多典型案例，为大家拆解精准、实用的检测方案。也期待与行业伙伴携手，以更精准的缺陷检测技术，推动我国高端光学材料产业向高质量、高性能迈进！
